Introducción / Contexto del proyecto

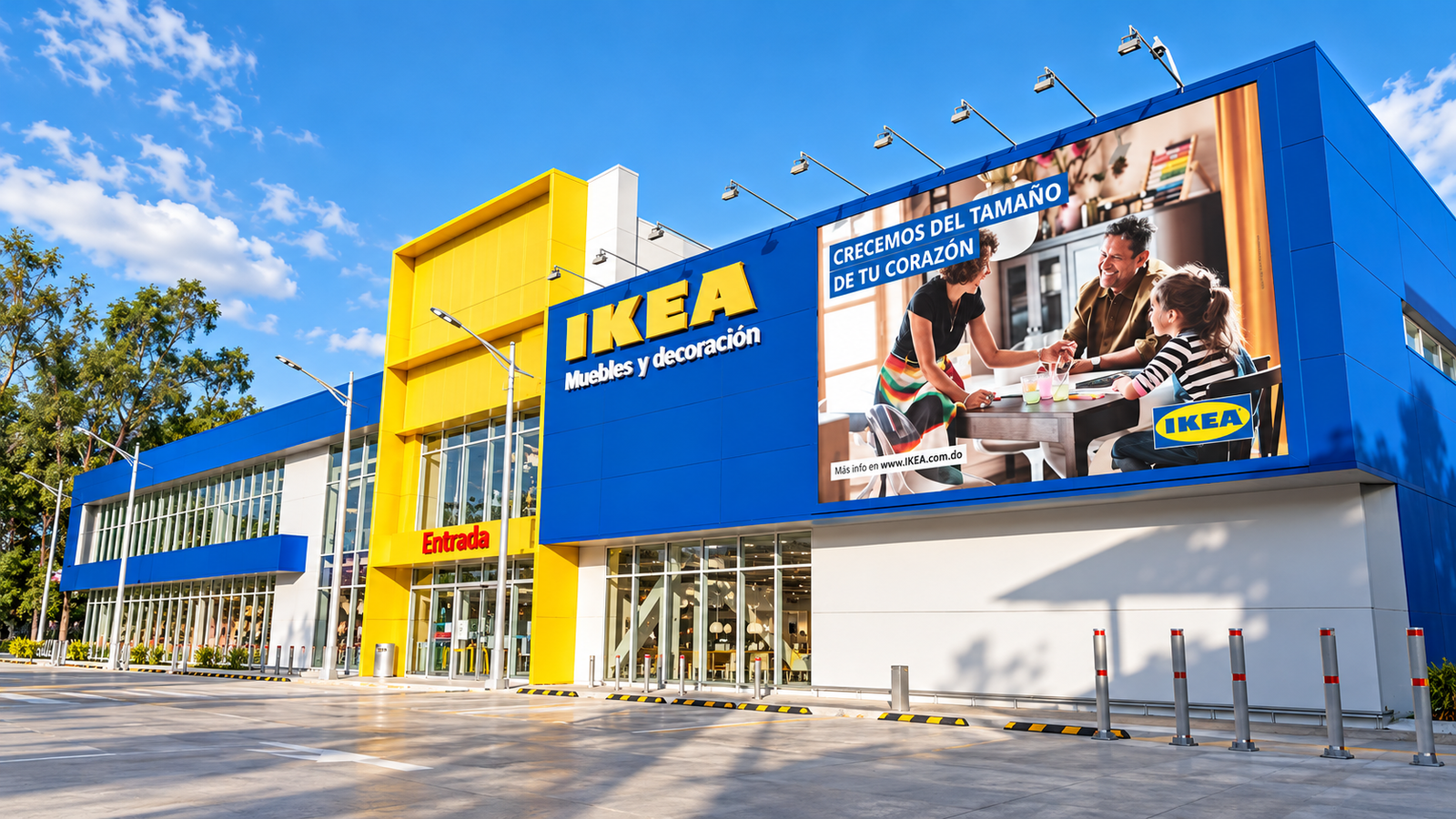

A finales de 2023 y principios de 2024, Transfertec ejecutó la ingeniería, integración y comisionamiento del sistema de automatización, monitoreo y gestión electromecánica para la tienda de IKEA en la ciudad de Santiago de los Caballeros, República Dominicana. Una instalación retail de esta magnitud combina un alto flujo constante de visitantes con áreas operativas y de soporte técnico que operan de manera simultánea bajo estrictos estándares corporativos internacionales.
La operación de la tienda requería coordinar instalaciones comerciales de gran volumen, zonas de oficinas y salas de reuniones, áreas de preparación y conservación de alimentos en el Bistro, un centro de datos para comunicaciones locales y facilidades críticas de soporte como subestaciones, generación de emergencia y protección contra incendios.

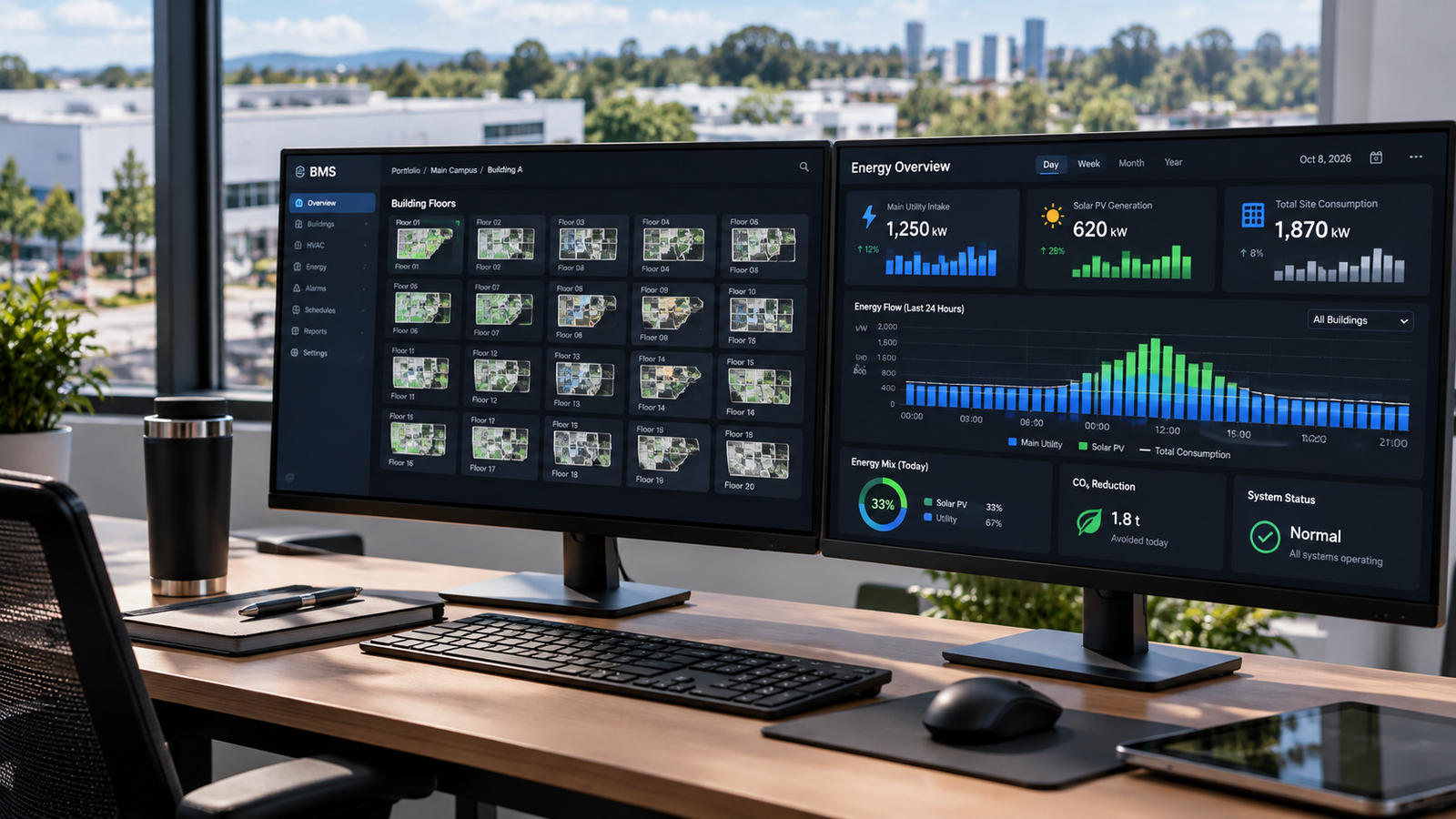

Para responder a esta exigencia, el proyecto se estructuró sobre la plataforma corporativa de gestión de edificaciones Building Operation (EcoStruxure Building Operation). Aunque la marca ya utilizaba esta misma plataforma en otros países, el desarrollo, la profundidad de integración y la calidad de gestión implementados por Transfertec en la tienda de Santiago superaron los alcances convencionales. La solución desarrollada en la República Dominicana se convirtió en el estándar técnico y funcional asumido por la corporación como referencia operativa para sus diferentes tiendas.
Retos:
- - lnteroperabilidad multi-protocolo: Integrar de forma nativa y sin dependencias propietarias subsistemas que operan bajo estándares disímiles, incluyendo BACnet IP para climatización y protección contra incendios, Modbus TCP/IP para inversores solares y sistemas de respaldo ininterrumpido (UPS), KNX para control de oficinas, e instrumentación cableada directa hacia controladores digitales de campo (DDC).
- - Submedición y sectorización de consumos de agua y energía: Establecer un esquema de medición granular e independiente tanto del consumo de agua (agua potable común y agua tratada por ósmosis) como del consumo eléctrico entre las diferentes zonas operativas de la tienda, permitiendo diferenciar con exactitud el perfil de consumo del Bistro frente a la operación general de la tienda.
- - Gestión térmica y de calidad de aire en ambientes contrastantes: Coordinar el confort en los amplios salones comerciales de exhibición frente a requerimientos específicos en áreas de alta densidad, oficinas administrativas y condiciones ambientales críticas en el Data Center (temperatura, humedad relativa y compuestos orgánicos volátiles - VOC).
- - Supervisión y balance de energía con generación distribuida: Medir con alta precisión el flujo eléctrico desde la acometida principal, coordinando de forma continua la inyección y rendimiento de los inversores solares fotovoltaicos, junto a la submedición de paneles de fuerza, climatización, extracción de humo y áreas comerciales.
- - Protección preventiva de infraestructura física y continuidad de negocio: Implementar la supervisión en tiempo real de variables críticas de seguridad de vida, niveles en fosas de elevadores y cárcamos de drenaje pluvial para evitar anegamientos, así como monitorear la disponibilidad de combustible, baterías y estado de los grupos electrógenos de emergencia y bombas de supresión de incendios.
- - Monitoreo riguroso de cadena de frío y servicios gastronómicos: Centralizar el estado operativo y las temperaturas de las unidades frigoríficas del Bistro, así como el consumo de agua común y agua osmotizada, garantizando el cumplimiento de normas de inocuidad y control operativo continuo.
Solución:

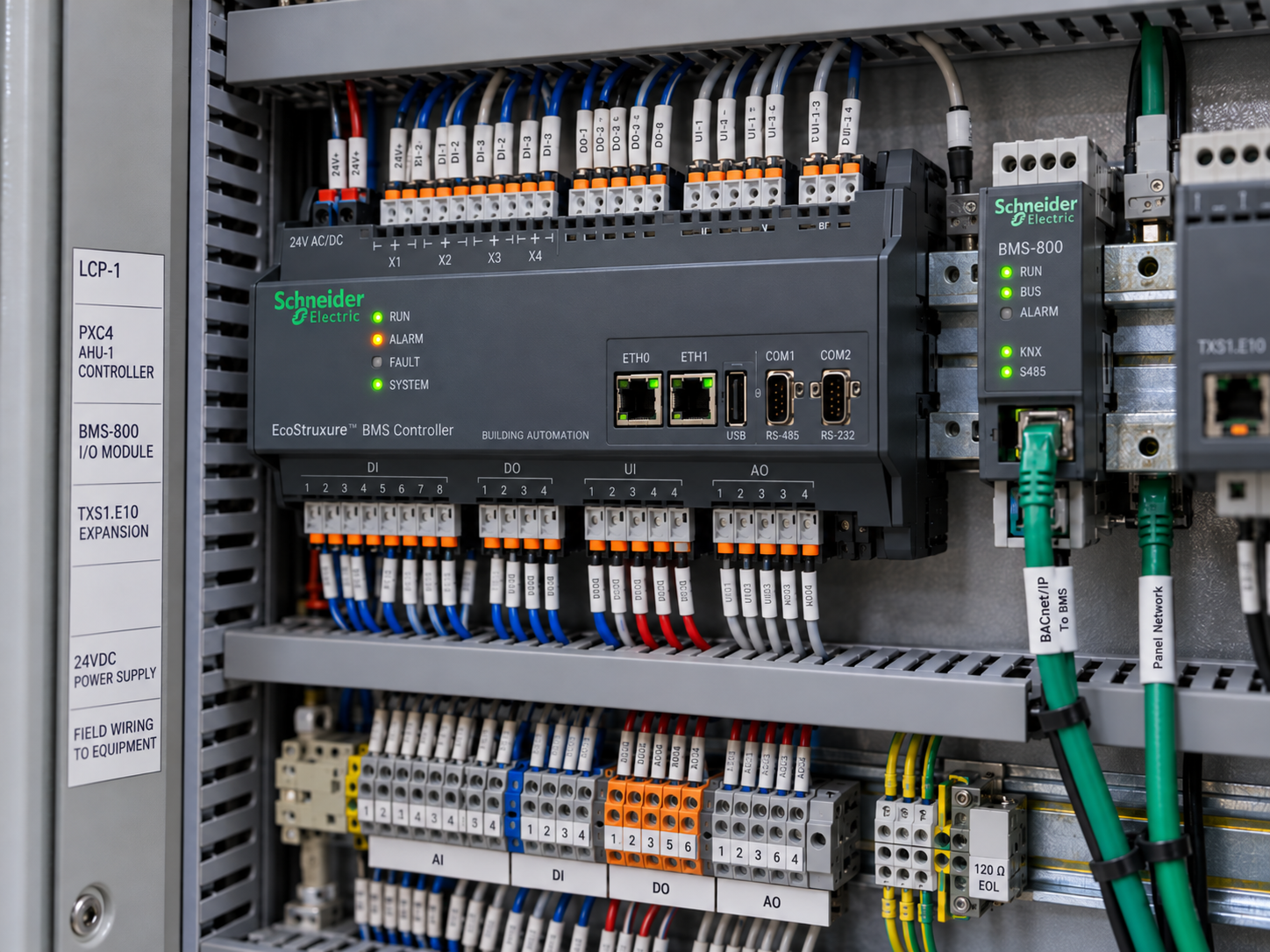

Transfertec diseñó e implementó una arquitectura de automatización abierta y modular, estructurada a través de una red distribuida de paneles de control DDC distribuidos estratégicamente entre el Sótano, Nivel 1, Nivel 2 y Cubierta técnica, integrando puntos físicos de entrada/salida y puntos lógicos de comunicación por protocolo.
Climatización y calidad ambiental multizona
- - Integración mediante BACnet IP de las unidades interiores de volumen de refrigerante variable (VRF) distribuidas en los niveles comerciales y sótano.
- - Supervisión y control de las manejadoras de aire rooftop de expansión directa (RTU DX) en cubierta.
- - Automatización de unidades de tratamiento de aire minisplit DX con lazos de control de temperatura de zona, inyección y retorno, y monitoreo de estado de ventiladores y filtros.
- - Monitoreo ambiental continuo en Data Center y cuartos eléctricos mediante sensores dedicados de temperatura, humedad y concentración de VOC.
Monitoreo energético y control de demanda
- - Medición en tiempo real de parámetros eléctricos en la acometida principal de la edificación.

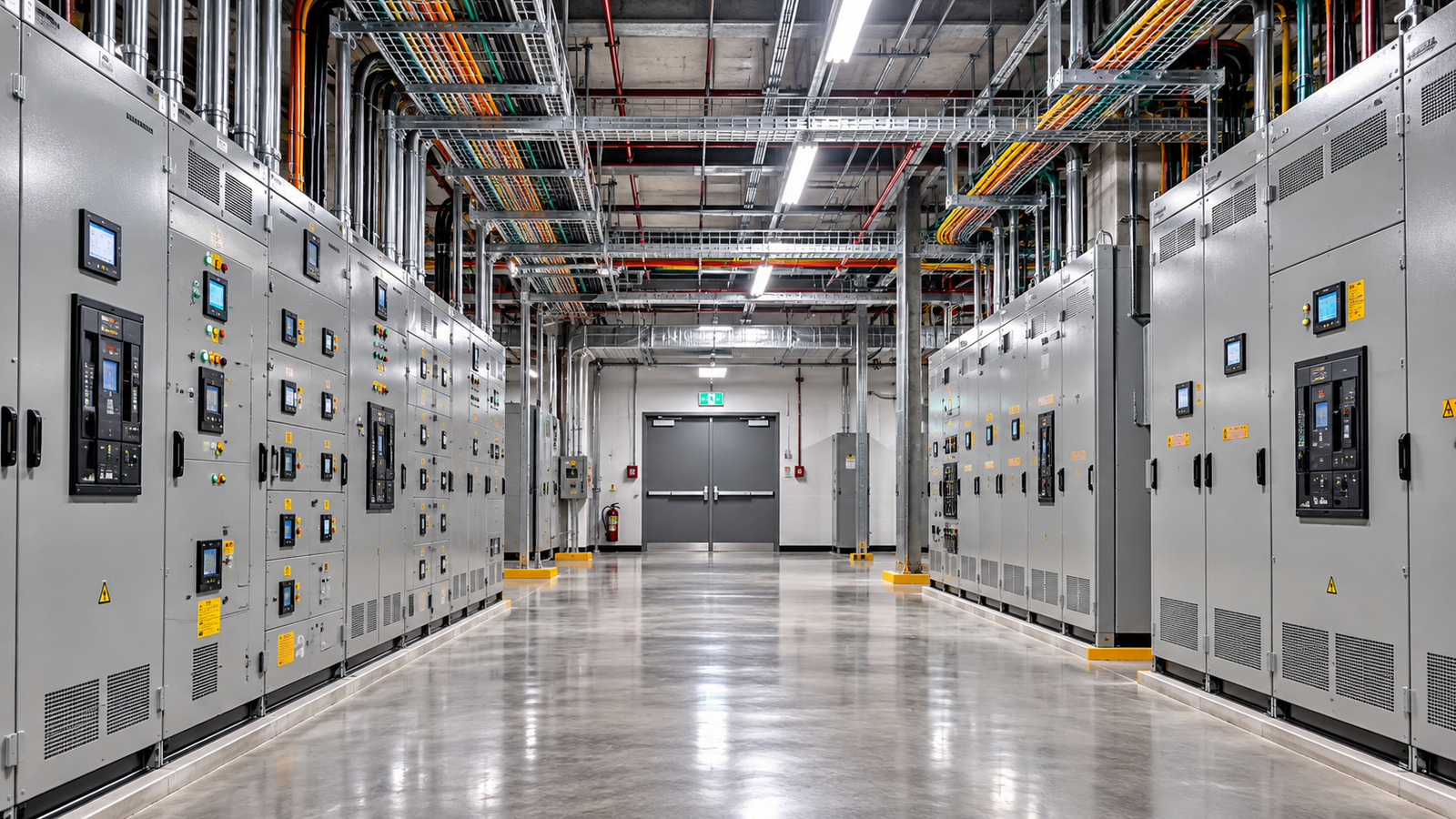

- - Submedición en los paneles de distribución clave: alimentación fotovoltaica, climatización, extracción de humos, bombeo de agua, iluminación exterior, almacén y áreas comunes de sótano y niveles de venta.
- - Integración vía Modbus TCP/IP de los inversores solares fotovoltaicos para fiscalización del aporte renovable directo a la red interna de la tienda.
Control y zonificación de iluminación
- - Gestión centralizada de los circuitos y zonas lumínicas en sótano, niveles comerciales y exteriores mediante paneles de control de relés y atenuación multicanal.
- - Integración KNX en oficinas y salones de reuniones, incorporando sensores de presencia, estaciones táctiles multitouch para anulación local y sensores de iluminación exterior crepuscular para encendidos programados.
Gestión hidrosanitaria y tratamiento de agua
- - Control de bombas de agua potable con variadores de frecuencia, regulando velocidad según demanda de presión y monitoreando niveles de cisterna y caudales de entrada y salida.
- - Integración vía BACnet IP de la planta de tratamiento por ósmosis inversa, registrando estados de bombeo, sensores de presión y protecciones eléctricas.
- - Automatización de bombas de drenaje y boyas de nivel en pozos y fosas de elevadores para detección temprana y prevención de inundaciones.
Respaldo de potencia y seguridad de vida
- - Integración de los sistemas de respaldo ininterrumpido (UPS) mediante Modbus/BACnet IP para la supervisión de energía crítica.
- - Integración por protocolo BACnet IP con la central de detección de incendios Notifier y monitoreo de campo en cuarto de bombas contra incendio (bomba eléctrica, bomba diésel, bomba jockey, nivel de combustible de bomba diésel, nivel de cisterna y caudal de salida), además del estado térmico del transformador principal.
- - Automatización de bombas de drenaje y boyas de nivel en pozos y fosas de elevadores para detección temprana y prevención de inundaciones.
Área comercial de Bistro y servicios
- - Control dedicado de las zonas de iluminación y estación de anulación manual.
- - Medición energética independiente mediante medidor en el panel eléctrico del Bistro.
- - Medición de caudal de agua potable y agua tratada por ósmosis.
- - Monitoreo de estado operativo y registro continuo de niveles de temperatura en las unidades frigoríficas de conservación de alimentos.
Beneficios
- - Ahorro energético y eficiencia operativa: La sincronización de cargas térmicas, la zonificación lumínica automática según ocupación y el seguimiento en tiempo real del aporte solar fotovoltaico frente a la acometida reducen consumos innecesarios durante y fuera del horario comercial.
- - Ahorro en tiempo y costos de traslado de personal técnico: La plataforma permite diagnósticos remotos precisos y la resolución a distancia de gran parte de las anomalías operativas, minimizando los viajes y desplazamientos de especialistas calificados hacia la tienda en Santiago.
- - Creación de un estándar operativo corporativo: La calidad de la integración y el nivel de control logrados en esta tienda establecieron el estándar técnico y funcional que la marca adoptó para sus operaciones internacionales.
- - Control y sectorización de consumos (Tienda vs. Bistro): Medición independiente de energía y agua que permite imputar costos con exactitud, facilitando la gestión administrativa y la detección temprana de fugas o desviaciones.
- - Continuidad de negocio y protección de infraestructura: Supervisión continua de tos grupos electrógenos, sistemas UPS, bombas contra incendio y niveles de agua en fosas de ascensores, previniendo incidentes y garantizando una respuesta inmediata.
- - Protección de ta cadena de frío: Monitoreo térmico permanente en tas cámaras frigoríficas del Bistro, alertando ante cualquier variación fuera de rango para resguardar los alimentos.
El proyecto ejecutado en IKEA Santiago demuestra que la ingeniería dominicana no solo cumple con las exigencias de corporaciones globales de primer nivel, sino que es capaz de liderar y redefinir sus mejores prácticas. Al transformar una solución BMS en un estándar asumido corporativamente para otras tiendas internacionales, Transfertec ratifica su madurez técnica, su rigor metodológico y su liderazgo en ta automatización y gestión de edificaciones de alta complejidad en la República Dominicana y el Caribe.
